Renault Espace revue technique automobile: Attache de tirant latéral de train arrière

Le remplacement de cette pièce est une opération de base pour un choc latéral dans le train arrière.

Important

Au cours de l'opération, récupérer l'équerre de fixation de réservoir (voir détail dans la méthode).

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

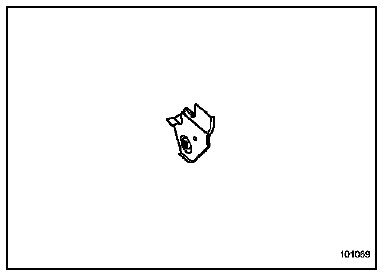

Composition de la piece de rechange

Pièce assemblée avec : Ecrous serti

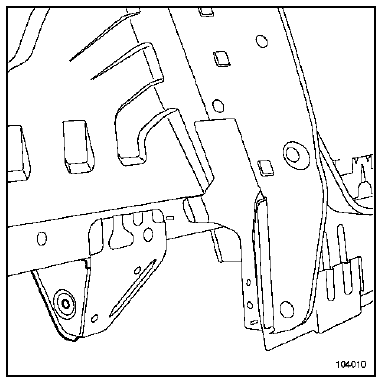

Pieces concernees (épaisseur en mm) :

1. Fermeture de traverse inférieure extrême arrière - 1,5
2. Platine de fixation de traverse de choc arrière - 2,5
3. Flasque intérieure - 4
4. Flasque extérieure - 4
5. Plancher arrière - 0,7
6. Equerre fixation réservoir

Remplacement complet

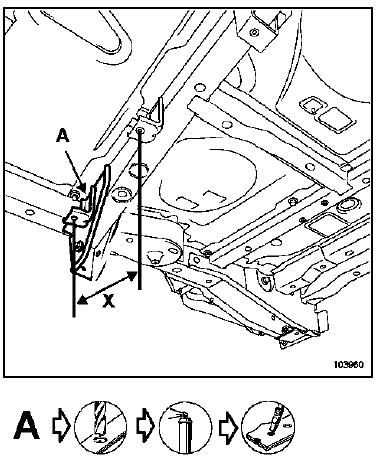

Positionnement de l'équerre de fixation (a)

X = 360 mm
