Renault Espace revue technique automobile: Amplificateur de freinage

ATTENTION :

Prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécaniques et de carrosserie dans la périphérie du système de freinage.

DEPOSE

La dépose de l'amplificateur de freinage nécessite la dépose du maître-cylindre.

Déposer le maître-cylindre (chapitre "Commandes d'éléments mécaniques, Maître-cylindre", page 37A-1).

P9X

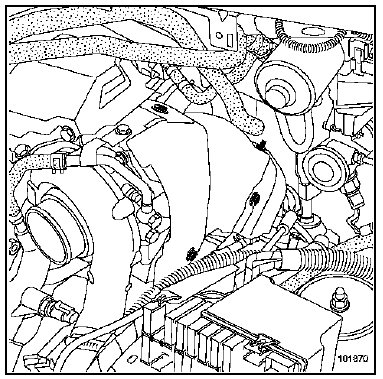

Déposer l'écran thermique supérieur du turbocompresseur.

Desserrer l'écran thermique de la descente d'échappement.

Dégager l'écran thermique de la descente d'échappement.

Moteurs tous types

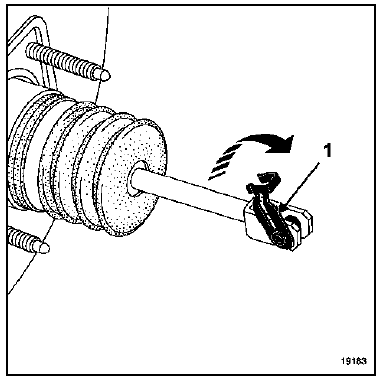

Retirer l'agrafe (1) de la chape.

Déposer :

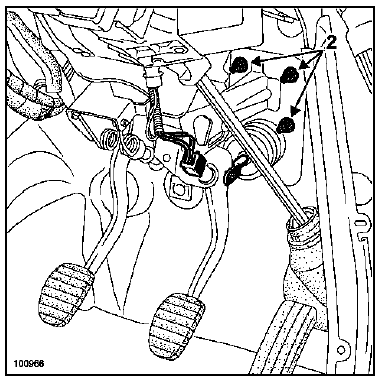

• les écrous (2) de fixation du servofrein dans l'habitacle,
• l'amplificateur de freinage,
• le clapet de retenue de l'amplificateur de freinage.

REPOSE

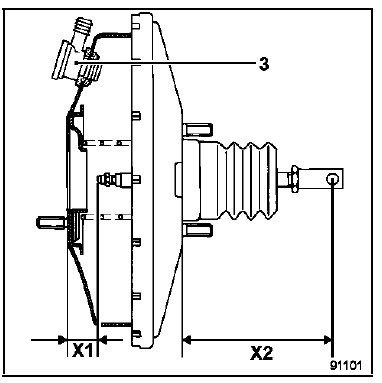

Reposer le clapet de retenue (3) sur l'amplificateur de freinage neuf.

NOTA :

Les cotes X1 et X2 ne sont pas réglables.

Cette intervention nécessite deux opérateurs.

Procéder dans le sens inverse de la dépose.

Reposer l'agrafe (1) sur la chape de la pédale de frein.

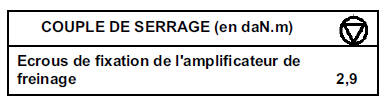

Serrer les écrous de fixation de l'amplificateur de freinage (2,9 daN.m).

Reposer le maître-cylindre (voir chapitre "Maîtrecylindre").

P9X

ATTENTION : Remplacer impérativement tout écran thermique détérioré.

Reposer les écrans thermiques dans le sens inverse de la dépose.
