Renault Espace revue technique automobile: Aide

RESISTANCE ELECTRIQUE DES COMPOSANTS

Température ambiante ~ 20 C :

Injecteurs → 14,5 Ω + - 5 %

SIEMENS DEKA 4

PIE 82 00 028 797

Moteur boîtier papillon → 1,5 Ω + - 10 %

BOITIER PAPILLON VDO ∅ 60 mm

PIE 82 00 123 061

Electrovanne purge absorbeur de vapeurs d'essence → 25 Ω + - 20 %

SAGEM 2580119A

PIE 82 00 024 427

Electrovanne décaleur arbre à cames → 7,2 Ω + - 10 %

AISIN 13830-1000

PIE 77 00 108 674

Bobines crayon →

NIPPODENSO 0297008291

PIE 77 00 107 177

Capteur volant → 230 Ω + - 20 %

SIEMENS S103262001

PIE 77 00 863 523 D

Chauffage sonde à oxygène amont → 9 Ω + - 10 %

BOSCH PLANAR LSF 4.2 0258006046

PIE 77 00 107 561

Chauffage sonde à oxygène aval → 9 Ω + - 10 %

BOSCH PLANAR LSF 4.2 0258006295

PIE 82 00 036 545

Relais actuateurs → 65 Ω + - 10 %

Relais groupe motoventilateur grande vitesse → 65 Ω + - 10 %

Relais groupe motoventilateur petite vitesse → 65 Ω + - 10 %

Relais pompe à essence → 65 Ω + - 10 %

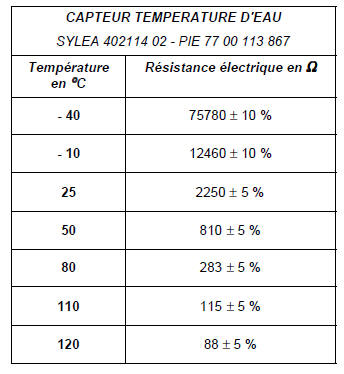

Valeurs des composants à résistance électrique variable :

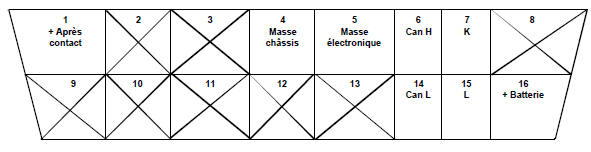

Prise diagnostic sur le véhicule

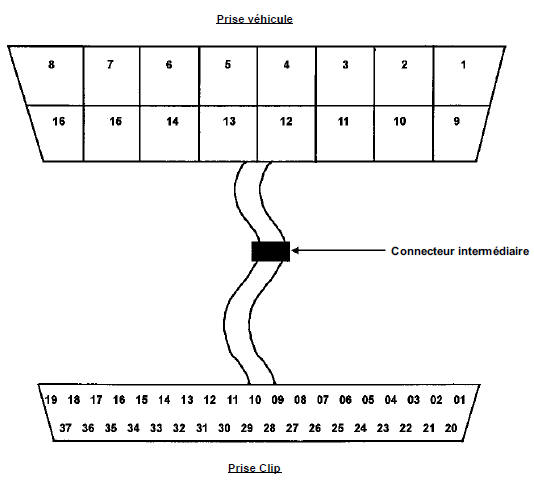

Câble de diagnostic pour l'outil CLIP

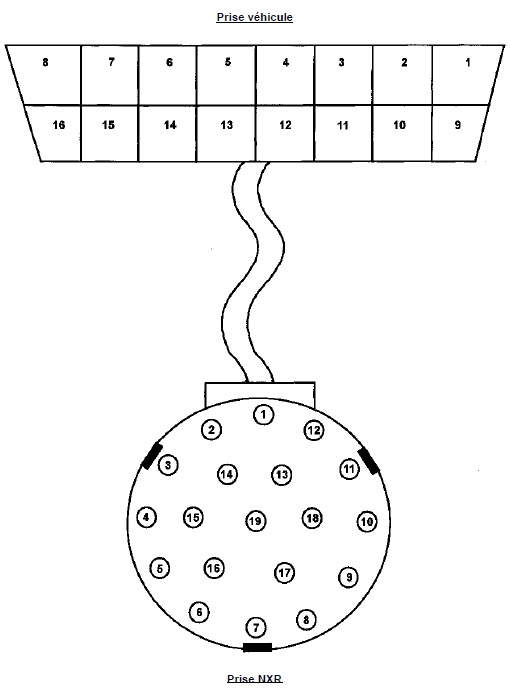

Câble de diagnostic pour l'outil "NXR"

Effets client

CONSIGNES

Ne consulter les effets client qu'après un contrôle complet avec l'outil de diagnostic.

PAS DE COMMUNICATION AVEC LE CALCULATEUR → ALP 1

LE MOTEUR NE DEMARRE PAS → ALP 2

PROBLEMES DE RALENTI → ALP 3

PROBLEMES EN ROULAGE → ALP 4
