Habillages planche de bord supérieure

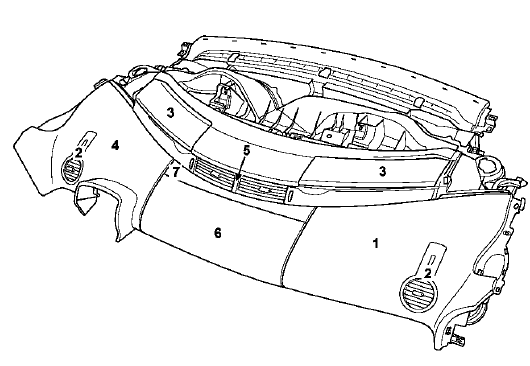

Nomenclature planche de bord
- Habillage supérieur passager
- Aérateurs latéraux
- Vide-poches supérieurs
- Habillage supérieur conducteur
- Aérateurs centraux
- Portillon de vide-poches central
- Bandeau supérieur central
NOTA :
La nomenclature ci-dessus a été découpée selon les pièces restantes sur la planche de bord partie supérieure après son démontage ; toutes les pièces complémentaires seront traitées dans leurs chapitres respectifs.
Pour la dépose de la planche de bord partie supérieure, se reporter au chapitre 57A-C (respecter les consignes de sécurité).
Dépose de l'habillage supérieur passager
Déposer les quatre vis de l'airbag passager.

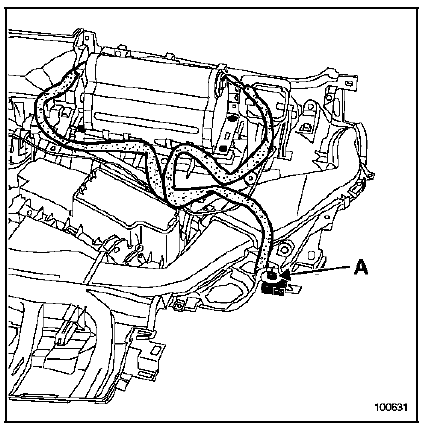

Déclipper l'agrafe (A) puis dégager le faisceau.
Déposer l'airbag.
Débrancher avec précaution le connecteur de l'aérateur latéral.

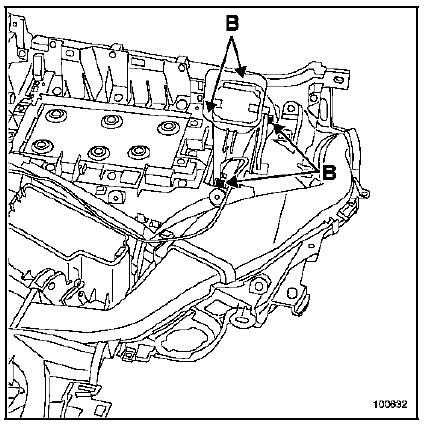

Dégager les quatre clips (B).
Déposer l'aérateur.
Déclipper le cache aérateur (C).

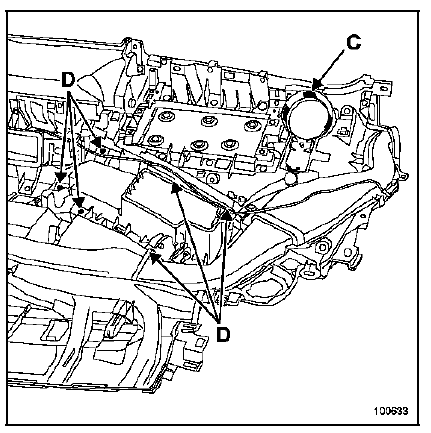

Dégager les vis de fixation du vide-poches supérieur (D).
Pour dégager le vide-poches supérieur, il est nécessaire d'ouvrir le portillon.
Déposer :

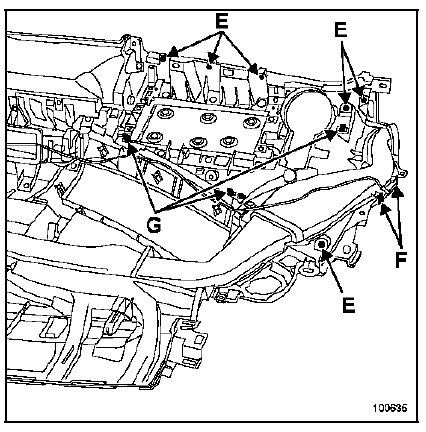

- les vis de fixation de l'habillage (E),
- les deux agrafes de maintien (F),
- les clips de maintien (G).

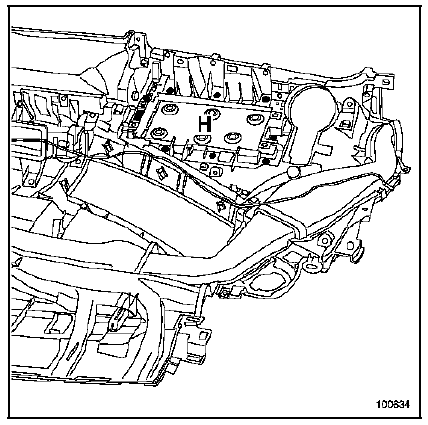

Déposer les écrous (H).
Dégager l'habillage supérieur passager.
Dépose de l'habillage supérieur conducteur
NOTA :
La dépose de l'aérateur latéral et du vide-poches supérieur est identique au côté passager.
Déposer :

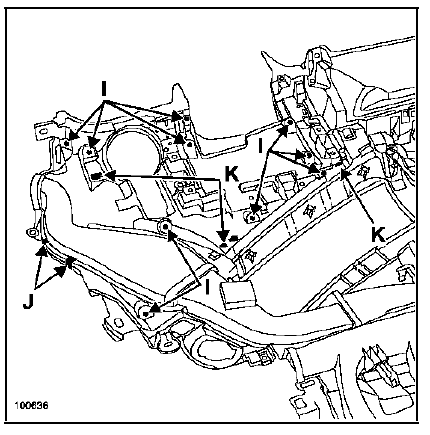

- les vis de fixation de l'habillage (I),
- les deux agrafes de maintien (J),
- les deux agrafes de maintien (J),
Dégager l'habillage conducteur.
Dépose de l'aérateur central
Débrancher avec précaution le connecteur de l'aérateur central.

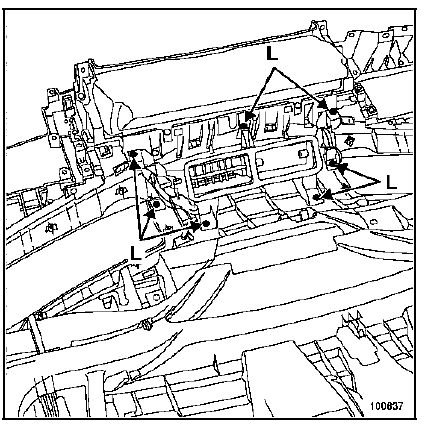

Déposer les vis de fixation (L) et dégager celui-ci.
Dépose du vide-poches central
NOTA :
Pour déposer celui-ci, il est nécessaire d'avoir déposé au préalable les habillages passager, conducteur, et l'aérateur central.

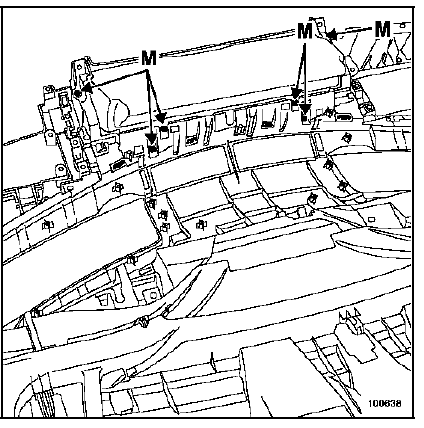

Déposer les vis (M) puis dégager le bac de rangement.
Dépose du bandeau supérieur central
NOTA :
Pour accéder à celui-ci, il est nécessaire de déposer l'aérateur central et le vide-poches central.

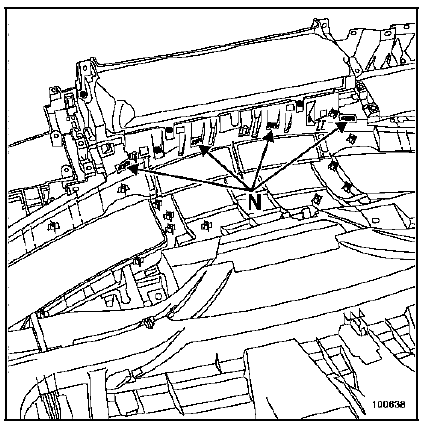

Dégager les agrafes (N) et les agrafes situées derrière le vide-poches central.
Remplacement du portillon du bac de rangement
NOTA :
Pour accéder à la dépose du portillon, il est nécessaire de déshabiller complètement la partie supérieure de la planche de bord.

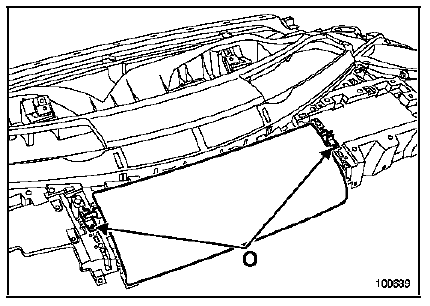

Déposer les vis (O) puis dégager partiellement le portillon.
Dégager les deux ressorts de rappel.

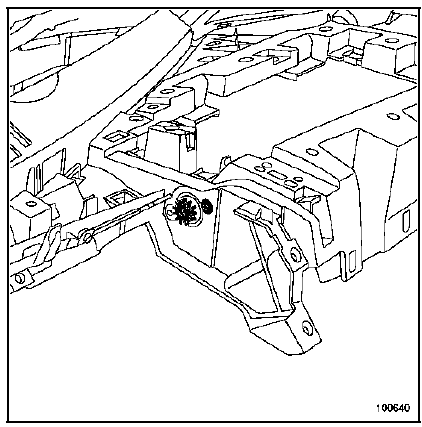

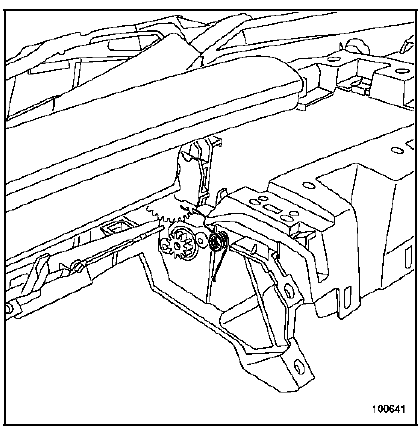

Dégager les deux agrafes, puis déposer le pignon.
Particularités de la repose de l'habillage supérieur passager
Serrer les écrous au couple de 8 N.m.
Serrer les vis du module airbag au couple de 8 N.m.

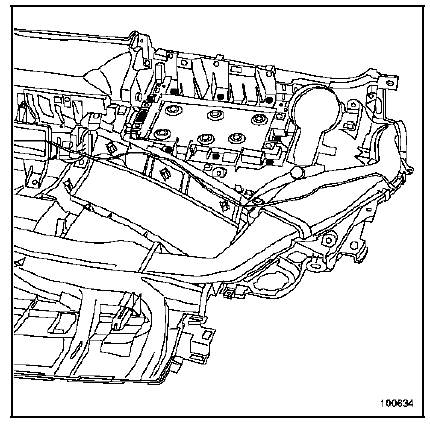

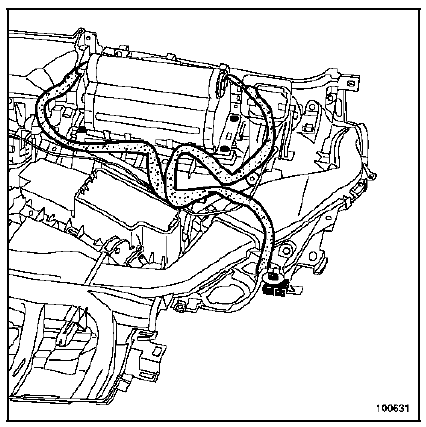

Positionner le câblage en lieu et place.
REPOSE
Pour la repose de la partie supérieure de la planche de bord, se reporter au chapitre 57A-C (respecter les consignes de sécurité).
